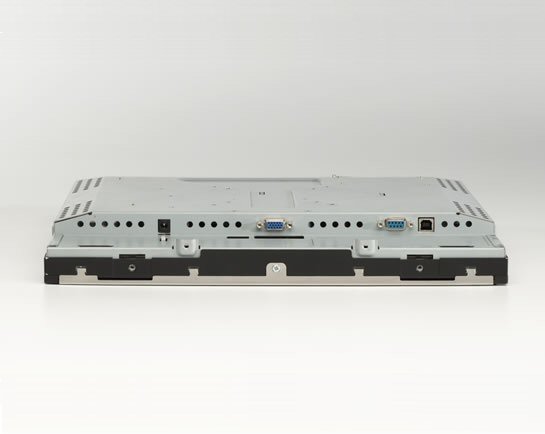

Elo 1739L
zdroj nutno přikoupit !

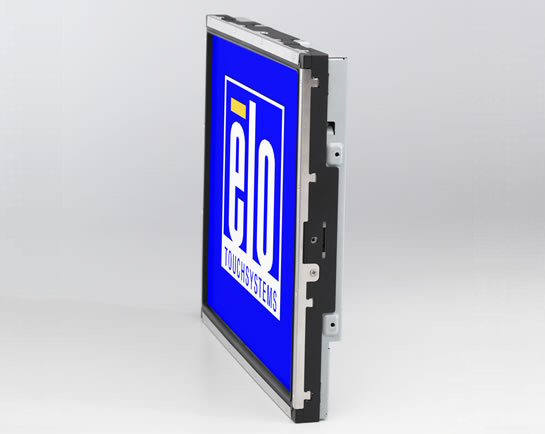

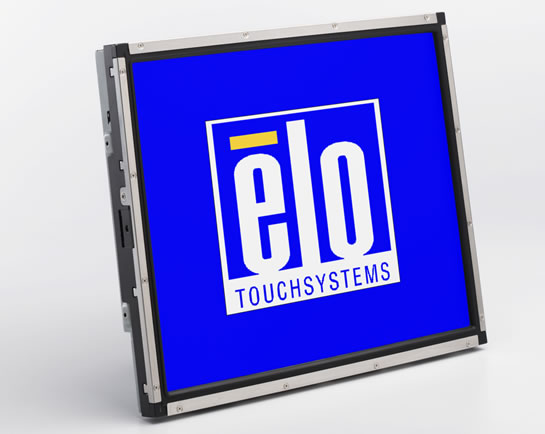

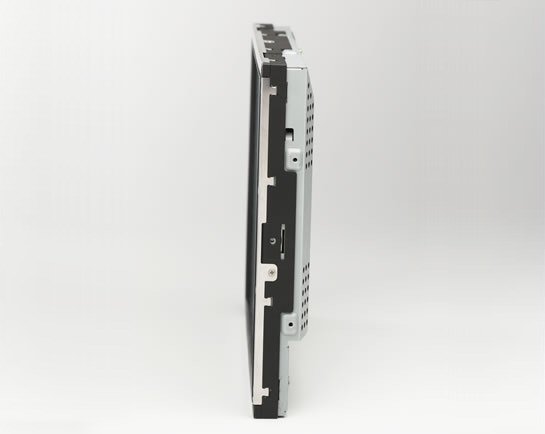

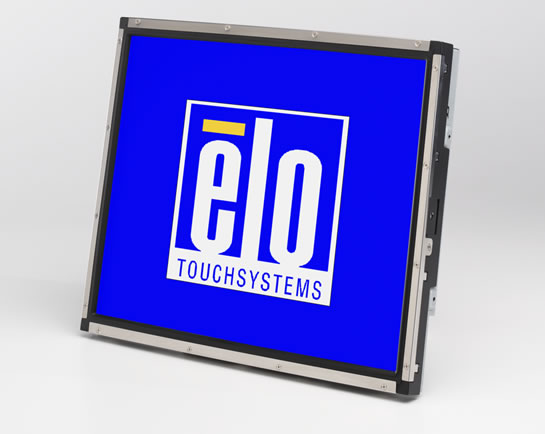

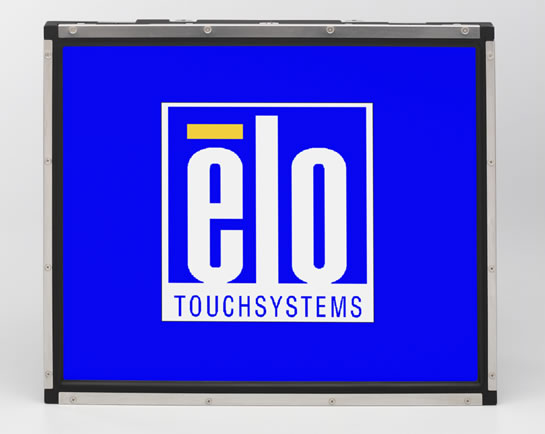

17" LCD touchmonitor pro různou montáž:
zadní / panelovou / do racku




Šasi Elo monitorů mají dlouhý produktový cyklus, protože jsou vyráběna podle Elo specifikací. Budoucí zlepšení panelů je proto možné bez změn rozměrů. Monitor 1739L nabízí široké zobrazovací úhly spolu s unikátním vodotěsným minirámečkem a téměř neviditeným těsněním proti tekutinám. Díky dotykové technologii IntelliTouch má maximální optické vlastnosti.
SecureTouch v akci - test padající koulí UL-60950 .

Vlastnosti

  • Vysoce kvalitní panel se zorným úhlem 160°x160° , kontrastem 800:1 a jasem 300 nitů
  • Plně RoHS kompatibilní
  • Dlouhodobá dostupnost podle Elo specifikací
  • Budoucí panely budou mít stejné rozměry
  • Precizní vodotěsný minirámeček,těsnění tlouštky 0.5 mm
  • Určeno pro zadní montáž (dva držáky přiloženy) a VESA montáž. Volitelně přední montáž (viz Příslušenství níže) nebo montáž do Racku (viz níže).
  • Dotyk: AccuTouch-odporová, IntelliTouch-povrchová vlna, Surface Capacitive-kapacitní, SecureTouch-antivandal  nebo CarollTouch-infračervený, vše s obojím rozhraním-sériovým i USB. Nebo APR - Acoustic Pulse Recognition s rozhraním USB.
  • Vícajazyčné menu na obrazovce: on-screen display (OSD)
  • Celosvětová bezpečnostní osvědčení
  • 3-D electronické výkresy jsou k dispozici

Specifikace

Model 1739L bez zdroje
Řada 3000
Barva Černěná ocel
Displej Velikost: 17.0" úhlopříčka
Typ: aktivní matice TFT LCD
Poměr stran: 5 x 4
Aktivní plocha Horizontálně: 338 mm
Vertikálně: 270 mm
Rozměry monitoru Šířka: 368 mm
Výška: 306 mm
Hloubka: 49 mm
Optimální (nativní) rozlišení 1280 x 1024
Ostatní podporovaná rozlišení 1280 x 1024 / 60, 70, 75 Hz
1280 x 960 / 60 Hz
1152 x 864 / 75 Hz
1024 x 768 / 60, 65 (Sun), 70, 75 Hz
832 x 624 / 75 Hz (Mac)
800 x 600 / 56, 60, 72, 75 Hz
720 x 400 / 70 Hz
720 x 350 / 70 Hz
640 x 480 / 60, 66 (Mac), 72, 75 Hz
Počet barev 16,7 milliónu
Jas
LCD panel
300 cd/m2 (typ.)
Jas
LCD panel
s touchscreenem:
-AccuTouch: 246 cd/m2 (typ.)
-IntelliTouch: 276 cd/m2 (typ.)
-Surface Capacitive: 255 cd/m2 (typ.)
-SecureTouch: 273 cd/m2 (typ.)
-CarollTouch: 276 cd/m2 (typ.)
-APR: 276 cd/m2 (typ.)
Doba odezvy 7,2 ms (typ.)
Zorný úhel
(typ., od středu)
Horizontální: ±80° nebo 160° celkem
Vertikální: ±80° nebo 160° celkem
Kontrastní poměr 800:1 typ.
Vstupní video formát RGB analog
Vstupní synchro formát Oddělené H a V synchro, kompozitní synchro, synchro po zelené
Vstupní konektor video Mini D-Sub 15-Pin VGA
Vstupní kmitočet Horizontál: 31,5-80 kHz
Vertikál: 56,3-75 Hz
Napájení Typ: Externí AC/DC napáječ.
Vstup monitoru: +12VDC ±5%, 2,5 A typ.,
 3,0 A max.
Vstup AC/DC napáječe: 100-240 Vstř, 50/60 Hz
Ztrátový výkon Monitor: 30 W typ., 36 W max.
Monitor a napáječ: 33 W typ., 40 W max.
Teplota Operační: 0°C až 40°C
Skladovací: -20°C až 60°C
Vlhkost Operační: 20%-80%
Skladovací: 10%-90%
nekondenzující
Hmotnost:
(přibližná)
Čistá: 4,0 kg
Tansportní: 5,2 kg
Rozměry přepravních obalů
Záruka Monitor: 3 roky
Podsvícení: typ. 50.000h do polovičního jasu
MTBF: 50.000h, demonstrativní
Osvědčení UL, cUL, SEMKO, CB, TÜV-T, CE/FCC/VCCI/C-Tick (Class B)
On-screen display (menu v obrazu) Digital OSD
Ovládání OSD tlačítka: menu,levá,pravá,výběr,napájení
OSD: kontrast, jas, H/V pozice, RGB (teplota barev), clock, fáze, tovární hodnoty, jazyk
OSD vyp./zap.: napájení, OSD menu

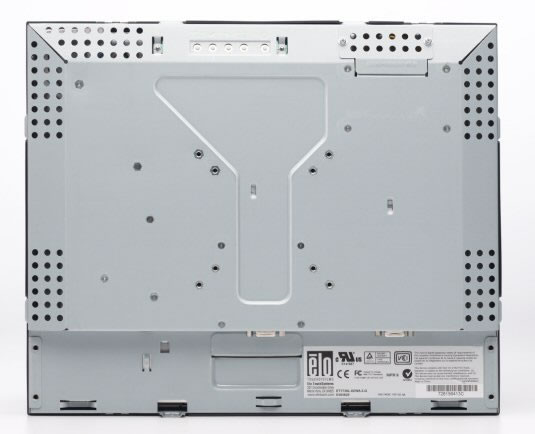

Montáž 75 mm nebo 100 mm VESA montáž
Zadní montáž s držáky (přiloženy), nebo bez nich
Přední montáž -s volitelným rámečkem
"rack" montáž -s volitelným rámečkem
Ostatní Plně splňuje RoHS předpisy
Patentované těsnění rámečku
Patentovaná technologie dotyku

Dokumentace

Podpora

Čísla sestav,ceny a dostupnost

Všechny monitory mají antireflexní povrchovou úpravu.

Technologie dotyku Rozhraní dotyku Číslo sestavy cena Kč

E-SHOP
Dostup-
nost
AccuTouch duální -COM+USB E490230 obchod skladem
Acoustic Pulse Recognition USB E374546 obchod na dotaz
CarollTouch duální -COM+USB E617691
E964551
obchod skladem
IntelliTouch duální -COM+USB E363628 obchod na dotaz
SecureTouch
- antivandal
duální -COM+USB E642312 obchod skladem
Surface Capacity duální -COM+USB E302181

Příslušenství -zdroj nutno přikoupit !

Rámeček pro panelovou montáž: řemění zadní montáž v přední-panelovou. Číslo dílu: E855238 černá ocel,nebo E446917 nerezová o Front-Mount Bezelcel.
Za příplatek 1 500 Kč.
Výkres: Dokumentace -viz výše; větší obrázek.

(český návod k zadní / přední montáži je zde)

Rack-Mount Bracket Držák "rack 19": pro upevnění do průmyslových stojanů se šířkou 19". Objednací číslo E410976, za příplatek 1 500 Kč.
Tmavě šedá ocel.
Výkres: Dokumentace -viz výše; větší obrázek.

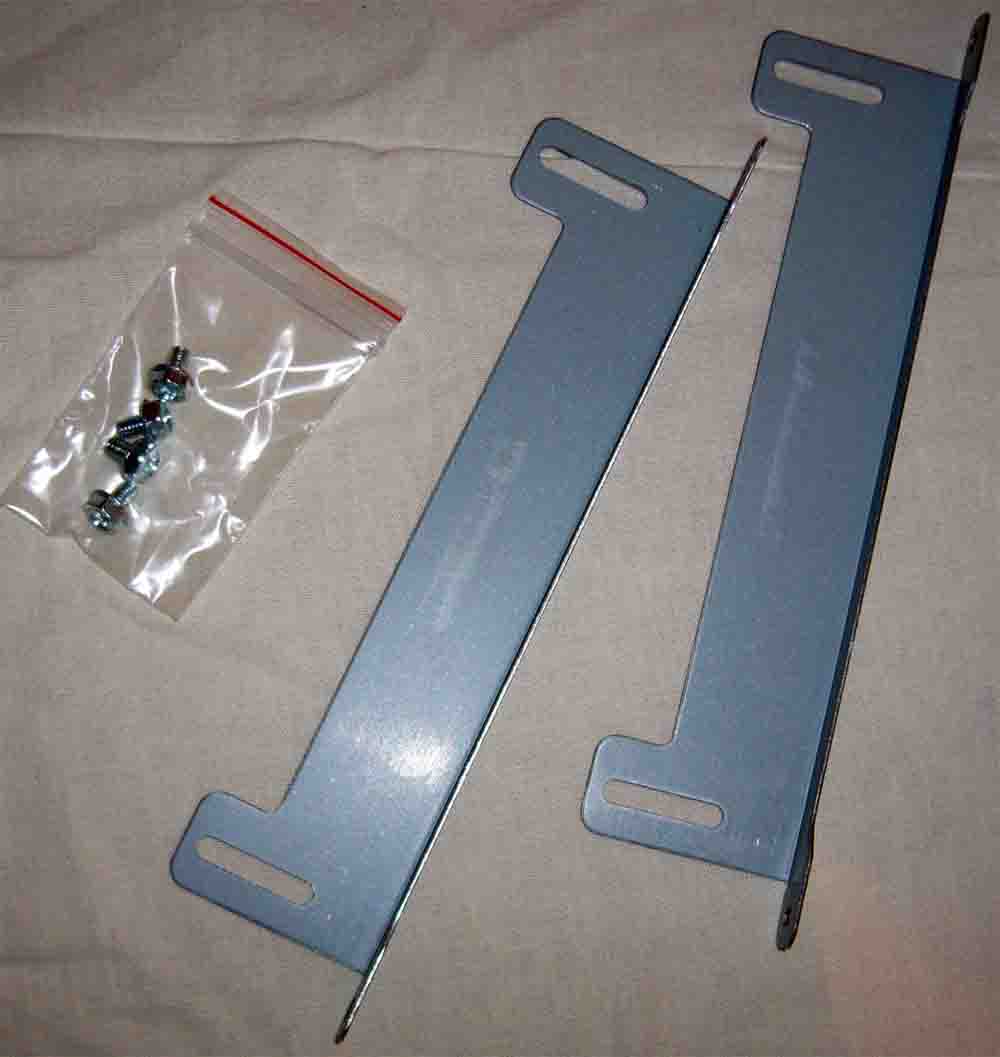

Volitelné montážní držáky: dva standartní ("L")   držáky jsou přiloženy.  Přídavný pár, číslo dílu E147211, je za příplatek. Minimální dodávané množství je 50 párů.

IntelliTouch Stylus Pen: pero/ukazovátko/stylus s gumovým
hrotem, určené speciálně k použití s technologií povrchové vlny
IntelliTouch.
Číslo dílu D82064-000, za příplatek.

Napájecí kabel: evropský napájecí kabel je přiložen .

Dálkový ovladač menu v obrazu: Remote On-screen Display (OSD): číslo dílu E622897, za příplatek 400 Kč .

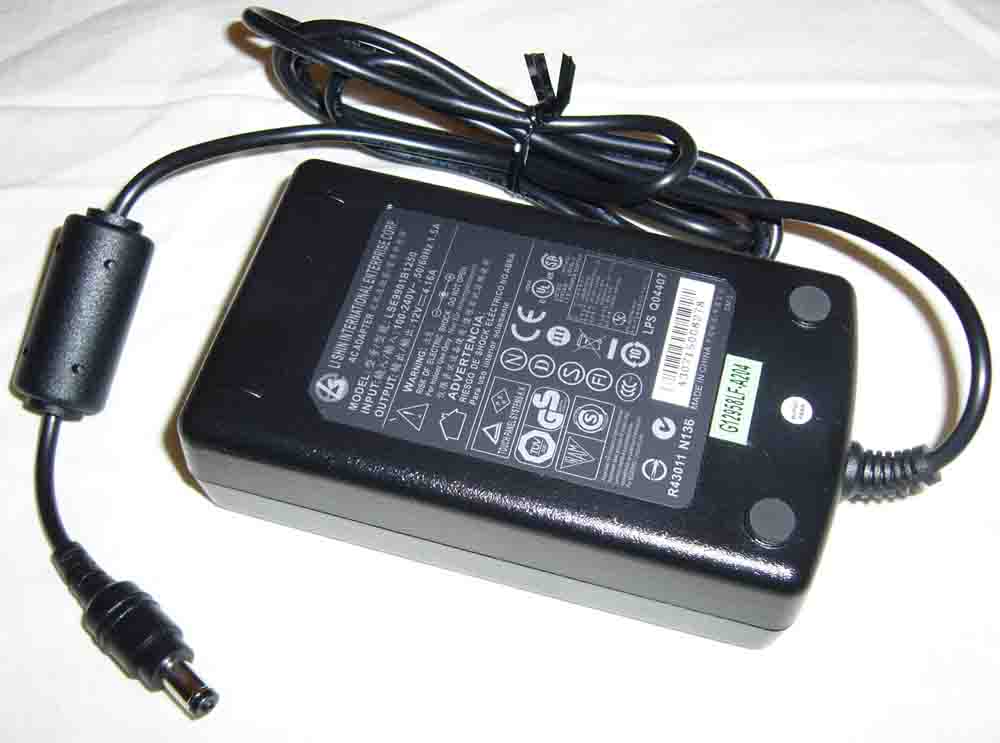

Zdroj - napáječ: číslo dílu E785134, za příplatek 1.100Kč.

Kabel dotyku a videa:
oddělitelné,přiloženy.
