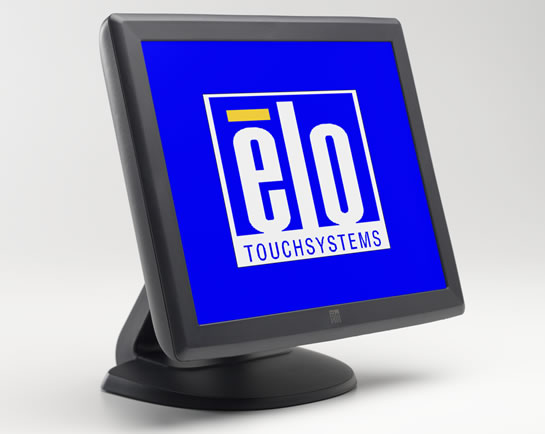

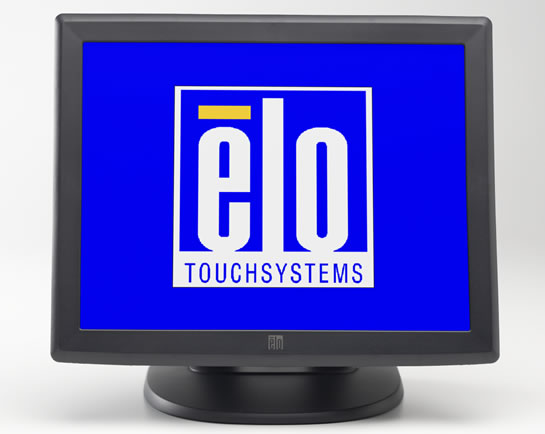

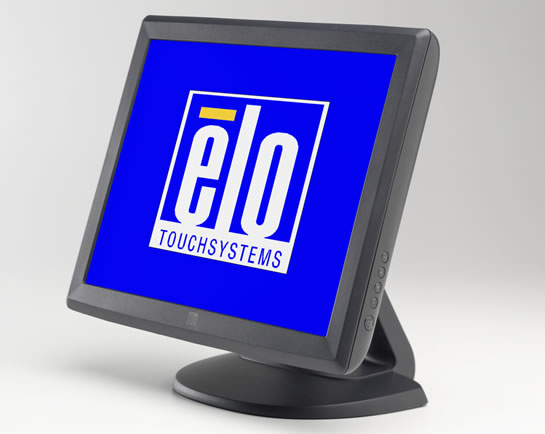

Elo 1515L

stolní 15” dotykový LCD monitor (řada 1000)

Dotykové monitory Elo řady 1000 jsou navrženy, vyrobeny a používány pro nejlevnější dotyková řešení systémových integrátorů a prodejců s přidanou hodnotou. Směřují na rychle se měnící prodejní místa a služby, kde pracují spolehlivě, odolně a dlouhodobě, neboť jejich autorem je světový lídr, Elo TouchSystems. Volitelná tříproužková čtečka magnetických karet (MSR), programovatelná buď jako HID nebo emulace klávesnice, snadno instalovatelná uživatelem, nabízí elegantní integrované řešení a omezuje potřebu přídavných držáků nebo doplňků. Typ 1515L nabízí volbu z technologií dotyku: AccuTouch- pětidrátovou odporovou technologii, nejvíce používanou v prodeji a schopnou přežít stříkání kapalin, jídel a tuků, IntelliTouch- technologii povrchové vlny s nejlepšími optickými vlastnostmi pro suchý prodej a aplikace ve službách, nebo Acoustic Pulse Recognition-novinku, spojující všechny výhody ostatních dotykových sensorů.

Vlastnosti

Úsporný a spolehlivý
Rozlišení až 1024 x 768 při 75 Hz
Dostupný s AccuTouch-pětidrátovou odporovou technologií (aktivovatelná čímkoli: nehty, rukavicemi, kreditními kartami nebo pisátkem) nebo, pro lepší obrazovou kvalitu, s IntelliTouch-technologií povrchové vlny (aktivovatelná prstem či organickou rukavicí) , nebo s novinkou- Technologií Acoustic Pulse Regognition.

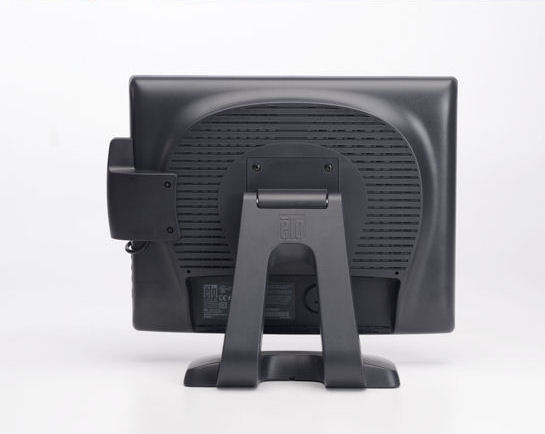

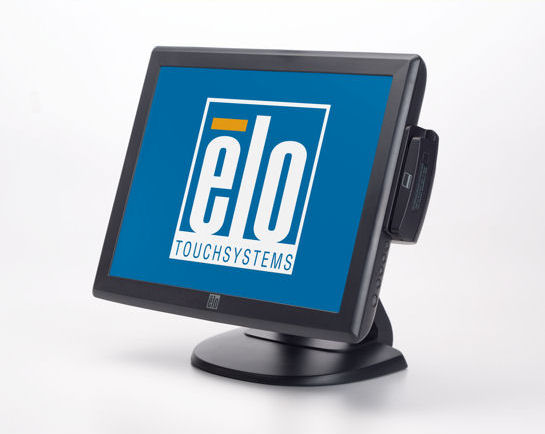

Volitelně: ergonomická tříproužková čtečka magnetických karet
ve dvou verzích:
- USB s emulací klávesnice
- USB s lidským rozhraním (HID) třídy 1.1
Utěsněný dotykový sensor

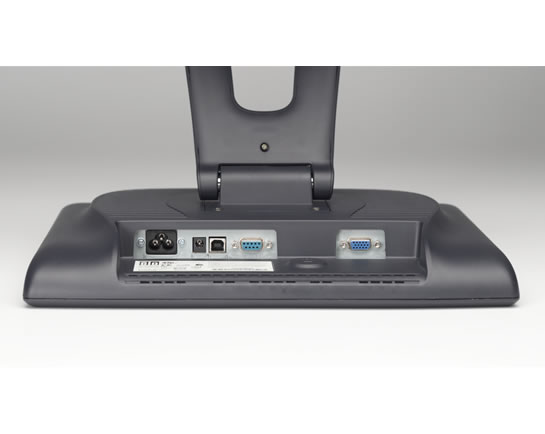

Obojí rozhraní: sériové i USB

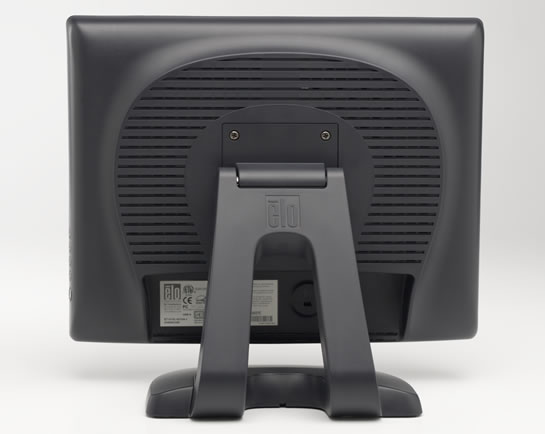

Odnímatelný podstavec, VESA upevnění na stěnu
Otvory zespodu podstavce pro bezpečné připevnění

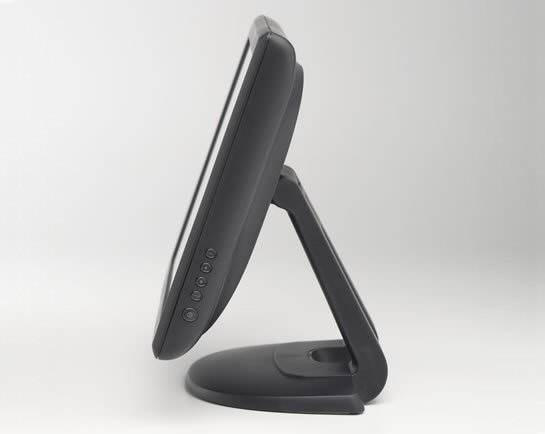

Ovládací prvky na straně a uzamčení pro veřejné použití
Digitální menu na obrazovce (OSD)
Interní napájecí zdroj
Celosvětová bezpečnostní osvědčení

Specifikace

Model	1515L
Řada	1000
Barva	Tmavošedá nebo bílá
Displej	Velikost: 15,0” úhlopříčka Typ: Aktivní matice TFT LCD Poměr stran: 4 : 3
Užitečná obrazová oblast	Vodorovně: 304 mm Svisle: 228 mm
Rozměry monitoru	Šířka: 350mm Výška (vč. základny): 310 mm Hloubka (vč. základny): 175 mm
Optimální rozlišení	1024 x 768 / 60Hz
Jiná podporovaná rozlišení	1024 x 768 / 60, 65 Hz (Sun), 70 nebo 75 Hz 832 x 624 / 75 Hz (Macintosh) 800 x 600 / 56, 60, 72 nebo 75 Hz 720 x 400 / 70 Hz 720 x 350 / 70 Hz 640 x 480 / 60, 66 Hz (Macintosh), 72 nebo 75 Hz
Barvy	16,7 miliónu
Jas: LCD panel	250 cd/m²(typický)
Jas: LCD panel+touchscreen	AccuTouch: 200 cd/m²(typický) IntelliTouch: 225 cd/m² (typický) Acoustic Pulse Recognition:225 cd/m²(typický)
Doba odezvy	14,2 ms (typicky)
Zorný úhel (typický, z centra)	Vodorovně (levý/pravý):± 70 ° nebo 140 ° celkem Svisle (nahoru/dolů):60 °/ 55 °nebo 115 ° celkem
Kontrastní poměr	500:1 (typický)
Vstupní video formát	RGB analog
Vstupní synchronizační formát	Oddělená H a V synchronizace, složená synchronizace, synchronizace na zelené
Vstupní konektor obrazového signálu	Mini D-sub 15-pinový VGA
Frekvence vstupu	Vodorovná: 31,5 – 60,2 kHz Svislá: 56,3 – 75 Hz
Elektrický výkon	30 W max.
Napájení	Typ: interní (s konektorem pro napájení z volitelného externího zdroje +12Vss ± 5 % ) Vstupní napětí: 100 – 240 Vstř., 50/60 Hz
Teplota	Operační: 0°C až 40°C Skladovací: - 20°C až 60°C
Vlhkost	Operační: 20% – 80% Skladovací: 10% – 90% nekondenzující
Hmotnost (cca.)	Čistá: 4,8kg Čistá bez podstavce: 3,3kg Přepravní: 7,0kg Rozměry přepravních kartónů
Záruční doba	Monitor: 3 roky Podsvětlení: typicky 30.000h do poloviny jasu Střední doba mezi poruchami MTBF: 50.000 hodin /demonstrováno/
Osvědčení	UL/cUL, FCC, CE, TÜV-GS, VCCI, IC, C-Tick
Menu na obrazovce (OSD)	Digitální OSD
Ovládání	OSD tlačítka: nabídka,nahoru,dolů,výběr,napájení OSD: kontrast, jas, H/V pozice, RGB (barevná teplota), clock, fáze, reset, jazyk (anglický, německý, španělský, japonský, francouzský) OSD zap./vyp.: napájení, OSD nabídka
Možnosti instalování	Odnímatelný podstavec 75 mm VESA upevnění na stěnu Závitové otvory ve dnu podstavce Bezpečnostní zámek Kensington

Dokumentace

Výkres rozměrů: MS600556 Rev A (362K PDF)
Návod k použití: English(469K PDF)
- Instalace čtečky mag.karet:
  - Magnetic Stripe Reader (MSR) (156K PDF)
Certifikáty a osvědčení (4.32MB PDF)
Product data sheet (179K PDF)
WEEE zpráva (110K PDF)
Přehled RoHS osvědčení dle čísel dílů

Podpora

Ovladače
Podpora různých platforem
Technical topics
- Duální kontroléry
- Dlouhé kabely
- Čtečky magnetických karet:
  přepnutí mezi operačními módy,
  mapování klávesnice- instrukce
- Video nastavení (OSD); odejmutí podstavce
- Ostatní

Provedení a cena

Všechny monitory mají antireflexní povrchovou úpravu.

Technologie dotyku	Rozhraní dotyku	Barva	Č.sestavy (RoHS)	cena Kč	Dostupnost
AccuTouch	sériové i USB	tmavě šedá	E344320	obchod	skladem
IntelliTouch	sériové i USB	tmavě šedá	E399324	obchod	skladem
Acoustic Pulse	USB	tmavě šedá	E817158	obchod	skladem
Acoustic Pulse	USB	slonovina	E778289	obchod	na dotaz

Doplňky

Volitelný doplněk	Rozhraní	Číslo dílu (RoHS)	cena Kč	Dostupnost

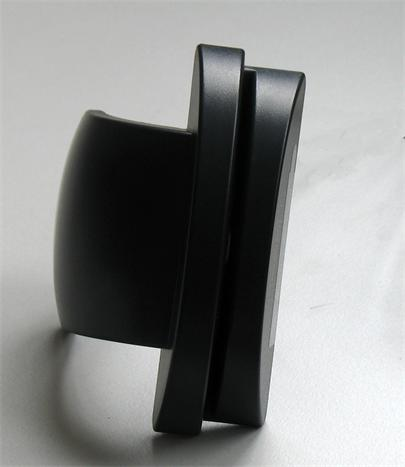

Čtečka magnetických karet, třístopá,tmavošedá	USB	E177037	1600	obvykle do 14 dnů
Čtečka magnetických karet, třístopá, slonovina	USB	E623874	2 000	na dotaz

Napájení: evropský napájecí kabel je přiložen.

Externí napáječ: 230/12Vss, za příplatek 1 100 Kč.

Náhradní sestava kabelů: číslo E378229, za příplatek.

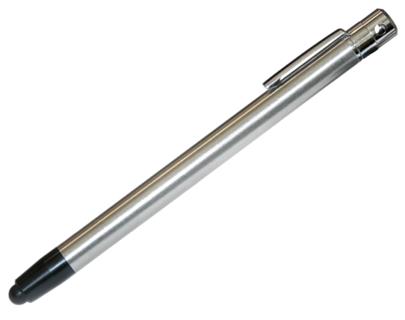

IntelliTouch Stylus Pen: pero/ukazovátko/stylus s gumovým
hrotem, určené speciálně k použití s technologií povrchové vlny
IntelliTouch.
Číslo dílu D82064-000, za příplatek. Přídavná základna: Číslo dílu E245090, za příplatek.

Dotyk/video kabely: oddělitelné kabely, dotykové (USB i COM) a video, jsou přiloženy.
