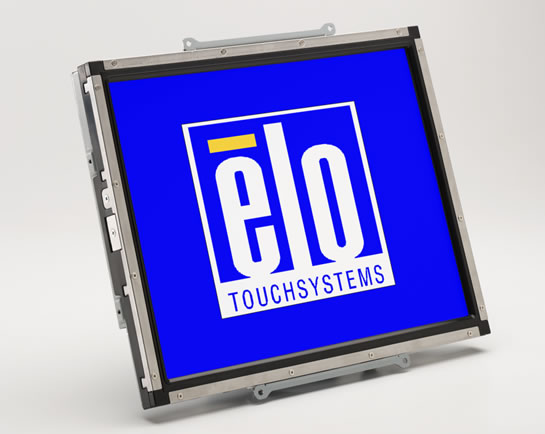

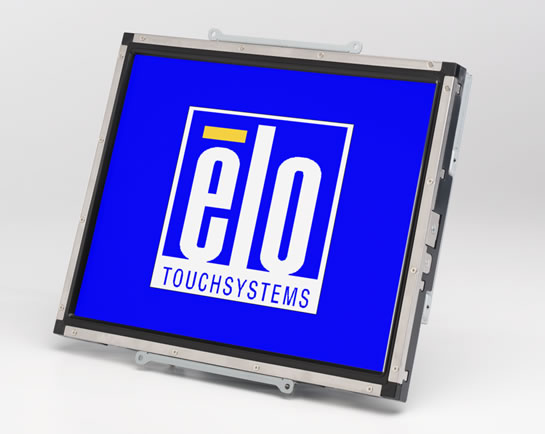

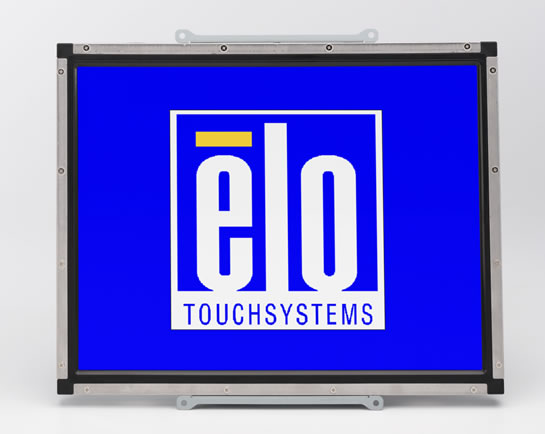

Elo 1537
|
|
|
Šasi LCD monitorů Elo
mají prodlouženou použitelnost,protože jsou vyráběna dle
přísných pravidel a budoucí zlepšení panelů jsou možná

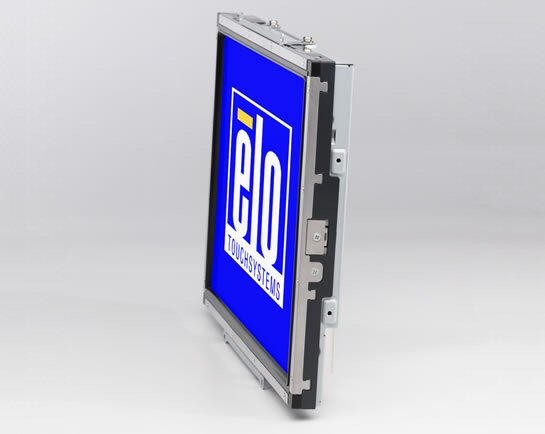

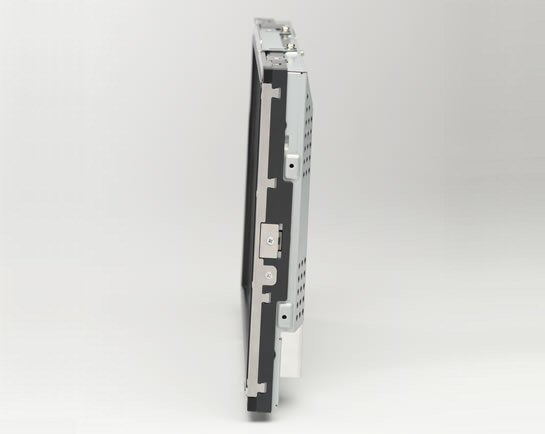

bez změn rozměrů. 1537L má kompaktní tvar s tenkými
okraji a různé možnosti připevnění pro
snadnou integraci. Vyznačujte se velmi
kvalitním panelem spolu s unikátním, do
formy stříkaným vodotěsným minirámečkem
a možností volby dotykové technologie.
SecureTouch v akci - test padající koulí
UL-60950.
Vlastnosti
|
Specifikace
| Model | 1537L |
|---|---|
| Barva | Černý minirámeček |
| Displej | Velikost: 15,0" úhlopříčka Typ: Aktivní matice TFT LCD Poměr: 4 : 3 |
| Užitečná obrazová oblast | Horizontálně: 304 mm Vertikálně: 228 mm |
| Rozměry monitoru | Šířka: 336 mm Výška: 264 mm Hloubka: 41 mm |
| Optimální (nativní) rozlišení | 1024 x 768 /60Hz |
| Další podporovaná rozlišení | 1024 x 768 / 60, 65 (Sun), 70 nebo 75
Hz 832 x 624 / 75 Hz (Mac) 800 x 600 / 56, 60, 72 nebo 75 Hz 720 x 400 / 70 Hz 720 x 350 / 70 Hz 640 x 480 / 60, 66 (Mac), 72 nebo 75 Hz |
| Počet barev | 16,2 miliónu |
| Jas LCD panel |
250 cd/m 2 (typický) |
| Jas LCD panel s touchscreenem: |
-AccuTouch: 200 cd/m 2 (typický) -CarrollTouch: 230 cd/m2 (typický) -Acoustic Pulse Recognition: 230 nitů -SecureTouch: 230 cd/m2 (typický) -IntelliTouch: 230 cd/m 2 (typický) -SurfaceCapacitive : 213 cd/m 2 (typický) |
| Reakční doba | 14,5 ms (typická) |
| Zorný úhel (typický, od středu) |
Horizontální: ±70° nebo 140° celkem Vertikální(nahoru/dolů): 0/55° nebo 115° celkem |
| Kontrastní poměr | 500:1 typický |
| Vstupní video formát | RGB analogový VGA |
| Vstupní synchronizační formát | Oddělená horizontální a vertikální synchronizace, složená synchronizace a synchronizace na zelené |

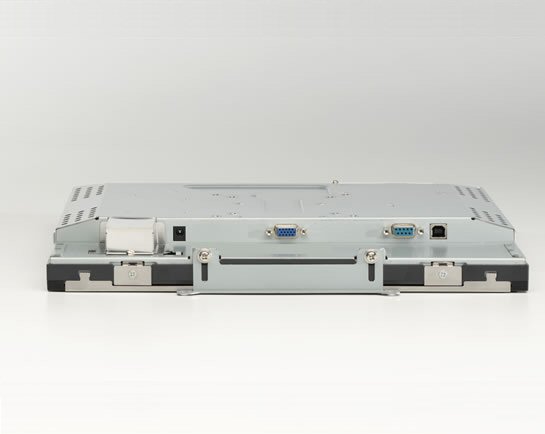

| Vstupní konektor videosignálu | Mini D-sub,15 pinů, typ VGA |
| Vstupní kmitočet | Horizontální: 31,5–60,2 kHz Vertikální: 56,3–75 Hz |
| Napájení | Typ: Externí napáječ Vstupní napětí: 100–240 Vstř., 50–60 Hz Konektor v monitoru: Typ: DC Barrel Jack Obal: 6.4mm (+/- 0.3mm) Kolík: 2.0mm (+0.0 -0.1mm) Hloubka obalu: 8.8mm (+/- 0.3mm) Konetor napaječe: Typ: DC Barrel Plug Průměr obalu: 5.5mm (+/- 0.1mm) Otvor pro kolík: 2.1mm (+/-0.1mm) Délka obalu: 9.5mm (+/- 0.5mm) Napětí monitoru, proud: +12Vss ±5%, 2,5A max. |
| Ztrátový výkon | 30 W max. |
| Teplota | Operační: 0°C až 40°C Uskladnění: -20°C až 60°C |
| Vlhkost | Operační: 20%–80% Uskladnění: 10%–90% nekondenzující |
| Váha (cca.) |
Aktuální: 3,0 kg Přepravní: 4,4 kg Přepravní rozměry |
| Záruka | Monitor: 3 roky Životnost podsvícení: typicky 30.000 hodin k polovičnímu jasu Střední doba mezi poruchami MTBF: 50.000 hodin (demonstrováno) |
| Bezpečnostní osvědčení | UL, cUL, FCC, CE, TUV- GS, VCCI, IC, C - Tick |
| Menu na obrazovce (OSD) | Digitální OSD |
| Uživatelské ovládací prvky | OSD prvky: menu, nahoru, dolů, vybrat, napájení OSD: kontrast, jas, H/V pozice, RGB (barevný nádech), clock, fáze, reset, jazyk (angličtina, němčina, španělština, japonština, francouzština) OSD vyřadit/umožnit: napájení, OSD menu |

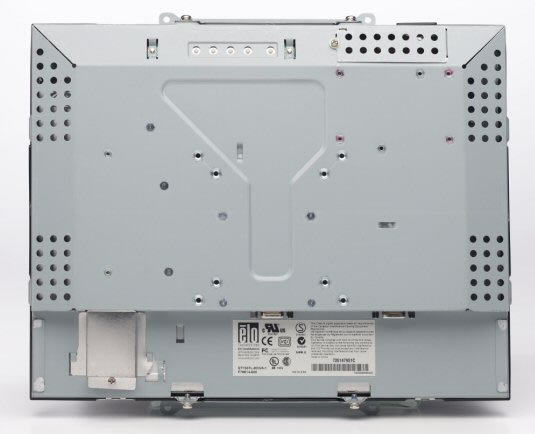

| Možnosti připevnění | 100 mm nebo 75 mm VESA montáž na stěnu. Zadní montáž nebo pomocí držáků-přiloženy. Přední montáž - pomocí volitelného rámečku. RACK montáž - pomocí volitelného rámečku. (rámečky níže- viz příslušenství) |
| Další možnosti | touchscreen utěsněn k rámečku touchscreen utěsněn k LCD panelu |
Dokumentace
- Výkres rozměrů:
- MS600159 Rev H (2.4 MB PDF)
- Industrial: AccuTouch utěsněn dle IP65: E788823 (172K PDF)
- 3D PDF výkresy; vyžaduje Adobe Reader 8.1 nebo novější
- MS600159 Rev G (APR) (186K PDF)
- MS600159 Rev G (AccuTouch, IntelliTouch, surface capacitive) (214K PDF)
- MS600159 Rev G (CarrollTouch) (207K PDF)
- MS600159 Rev G (SecureTouch) (215K PDF)
- CAD výkres na vyžádání-kontaktujte nás
- Návod k použití: English (436K PDF)
- Osvědčení (354K PDF)
- Produktový leták(134K PDF)
- WEEE zpráva (178K PDF)
- Přehled RoHS osvědčení dle čísel dílů
Podpora
- Ovladače
- Podpora různých platforem
- Technické návody:
Čísla sestav
Všechny monitory mají neoslňující povrchovou úpravu.
| Dotyková technologie | Dotykové rozhraní | Číslo sestavy | cena Kč E-SHOP |
Dostupnost |
|---|---|---|---|---|
| Surface capacitive | Combo - sériové i USB |
E336020 E344035 new |
obchod | až 63 dny |
| AccuTouch | Combo - sériové i USB |
E071597 E701210 new |
obchod | skladem |
| IntelliTouch | Combo - sériové i USB |
E431187 E512043 new |
obchod | skladem |
| Acoustic Pulse Recognition | USB | E854067 E005652 new |
obchod | až 14 dnů |
| CarrollTouch | Combo - sériové i USB |
E801494 E461378 new |
13 000 | až 126 dnů |
| SecureTouch -antivandal |
Combo - sériové i USB |
E802248 E731919 new |
obchod | do 14 dnů |
Napáječ a síťový kabel: 12V, 4.16A, 50W (nutno přikoupit): E162361 : 280Kč
Doplňky
Rámeček pro
panelovou montáž:
přemění zadní montáž v
přední-panelovou, za
příplatek 1.150Kč. Číslo
dílu: E488319 černá
ocel (dočasně
nedostupné), nebo E502965
nerezová ocel.
Výkres:
SD600616 Rev A (180K
PDF);
větší obrázek.
(český návod k přední / zadní montáži je zde)
Držák
"rack 19": pro upevnění do průmyslových stojanů se šířkou 19". Objednací
číslo E639835, za příplatek 1.200Kč. Tmavě šedá ocel.
Výkres: SD600611 Rev A (216K PDF);
větší obrázek.
Volitelné montážní držáky: dva standartní ("L") držáky jsou přiloženy. Přídavný pár, číslo dílu E203787, je za příplatek. Minimální dodávané množství je 50 párů.
IntelliTouch Stylus Pen:
pero/ukazovátko/stylus s gumovým
hrotem, určené speciálně k použití s technologií povrchové vlny
IntelliTouch.
Číslo dílu D82064-000, za příplatek 300Kč.
Dálkový ovladač menu v obrazu: Remote On-screen Display (OSD):
číslo dílu E622897, za příplatek 400 Kč .
Dálkový ovladač menu (OSD): číslo E622897, za příplatek.
Dotykový a video kabel: Oddělitelný dotykový a video kabel jsou přiloženy.
