Jak montovat
LCD pro zadní/panelovou montáž
Dotykové monitory 1537L,
1739L a 1939L nemají přední ochranný rámeček a jsou
určeny k montáži za/pod otvor v panelu/stěně.
Pro montáž před panel (do otvoru v panelu,zepředu-od
zákazníka) lze použít volitelný rámeček pro přední
montáž.
Zadní montáž
Při vyřezávání otvoru pro
monitor dbejte na přesné rozměry - stáhněte si výkres
monitoru ve formátu PDF ze sekce Dokumentace
příslušné webové strany: 1537L,
1739L, 1939L.

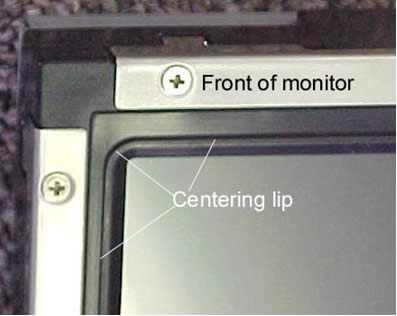

Monitory jsou určeny k
montáži zezadu a připevněny úhelníky. Mírně zvednutý
středící okraj má zapadnut do vytvořeného otvoru.
Všimněte si,že rohy jsou zaobleny. Poloměr zaoblení je
pro každý monitor dán obrázkem otvoru, který je obsažen
ve výkresu monitoru.

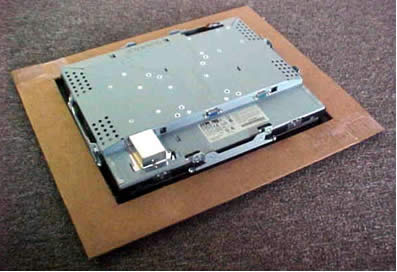

Vše mimo středícího
okraje bude kryto panelem.

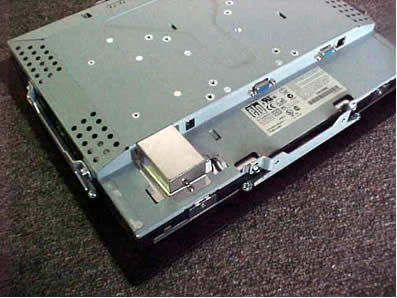

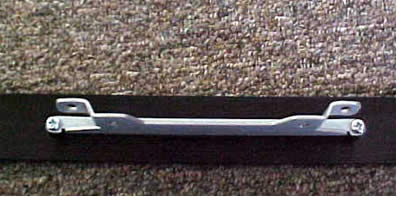

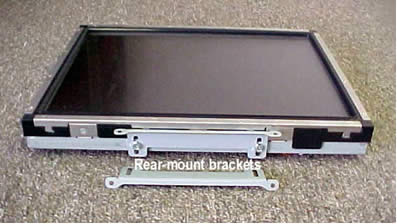

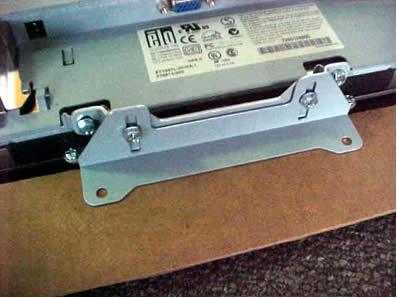

Nosné držáky mají
štěrbiny,aby dovolily posun dle tloušťky předního
sensoru monitoru. Držáky na obrázcích jsou určeny pouze
pro zadní montáž. Mohou být namontovány nahoře+dole nebo
vlevo+vpravo. Skrz otvory poté držáky připevníme k zadní
ploše čelní stěny. Pro kovové čelní stěny by měly být
zezadu přivařeny závitové matice,aby byla instalace z
pohledu zákazníka "čistá"-bez viditelných spojů. Pro
dřevěné čelní stěny lze použít krátkých vrutů.
Front Mount
Jsou dostupné volitelné rámečky pro přední montáž;
viz sekce Doplňky
a jejich čísla dílů na webových stránkách:
1537L, 1739L,
1939L .
Při vyřezávání otvoru pro
monitor dbejte na přesné rozměry - stáhněte si výkres
monitoru ve formátu PDF ze sekce Dokumentace
příslušné webové strany: 1537L,
1739L, 1939L.
Rámeček pro přední montáž
má předmontován držák nahoře,dole a na každé straně.
Držáky mají ohnuté rohy s
otvory pro připevnění k monitoru.
Monitor je umístěn na
rámeček a čtaři držáky jsou přišroubovány k monitoru
pomocí přiložených šroubů. Volitelný rámeček přidává k
monitoru navíc asi 9,5mm tloušťky.
Nyní monitor vložíme
zepředu do otvoru v panelu/stěně.
Obrázek výše ukazuje
pohled zezadu na monitor v demonstrativním panelu.
Dbejte,aby otvor obsahoval dost prostoru pro monitor i
držáky.
Poznámka:
Držáky pro ZADNÍ montáž nejsou použity! Speciální
držáky pro PŘEDNÍ montáž jsou obsaženy v soupravě spolu
s rámečkem.
Speciální držáky pro
přední montáž přišroubujeme k závitovým otvorům v
držácích rámečku, tyto držáky pak přitlačíme proti zadní
stěně čelního panelu
a utáhneme ve drážkách.
Poznámka: Otvory,kterými připevníme držáky k
čelnímu panelu,jsou mimo obrys předního panelu (přední
panel nekryje hlavy šroubů,jsou-li použity
průchozí šrouby). Pro kovové čelní stěny by měly být
zezadu přivařeny závitové matice,aby byla instalace z
pohledu zákazníka "čistá"-bez viditelných spojů. Pro
dřevěné čelní stěny lze použít krátkých vrutů.
|
