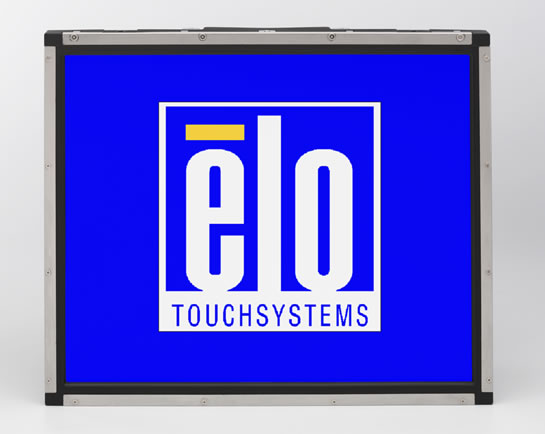

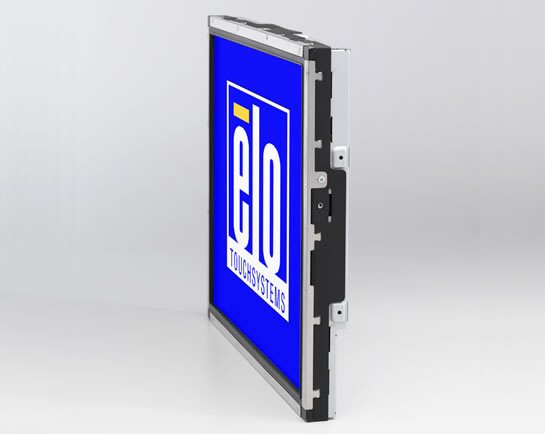

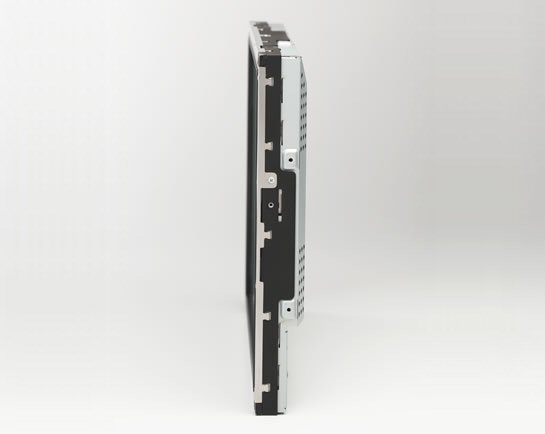

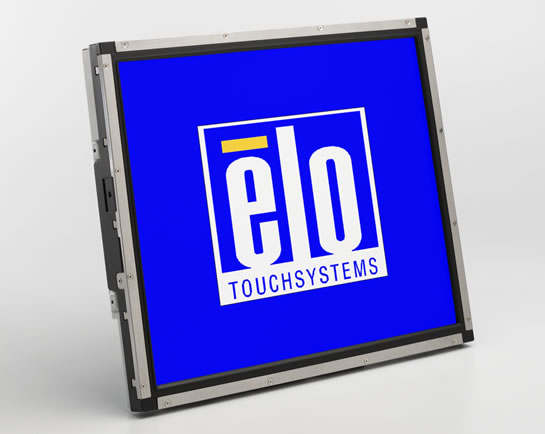

Elo 1939L

19" LCD touchmonitor pro různou montáž:
zadní / panelovou / do racku
(řada 3000 )

Šasi Elo monitorů mají dlouhý produktový cyklus, protože jsou vyráběna podle Elo specifikací. Budoucí zlepšení panelů je proto možné bez změn rozměrů. Monitor 1939L nabízí široké zobrazovací úhly spolu s unikátním vodotěsným minirámečkem a téměř neviditeným těsněním proti tekutinám. Díky dotykové technologii IntelliTouch má maximální optické vlastnosti.

Vlastnosti

Kvalitní panel se zorným úhlem 170°x170° a kontrastem 1000:1
Plně RoHS kompatibilní
Dlohodobý produktový cyklus dle Elo specifikací
Budoucí panely budou mít stejné rozměry
Precizní vodotěsný minirámeček,těsnění tlouštky 0.5 mm
Určeno pro zadní montáž a VESA montáž . Volitelně přední montáž (s rámečkem za příplatek) nebo "rack" montáž (s rámečkem za příplatek) -viz Příslušenství níže.
Technologie dotyku: AccuTouch -odporová, IntelliTouch -povrchová vlna, SecureTouch -antivandal, kapacitní Surface Capacitive , CarollTouch-infračervená , vše s obojím rozhraním-sériovým i USB. Nebo APR -Acoustic Pulse Recognition s rozhraním USB.
Vícajazyčné menu na obrazovce: on-screen display (OSD)
Celosvětová bezpečnostní osvědčení
3-D electronické výkresy jsou k dispozici

Specifikace

Model	1939L
Řada	3000
Barva	Černěná ocel
Displej	Velikost: 19" úhlopříčka Typ: aktivní matice TFT LCD Poměr stran: 5:4
Aktivní plocha	Horizontálně: 376 mm Vertikálně: 301 mm
Rozměry monitoru	Šířka: 415 mm Výška: 343 mm Hloubka: 51 mm
Optimální (nativní) rozlišení	1280 x 1024
Ostatní podporovaná rozlišení	1280 x 1024 / 60, 70, 75 Hz 1280 x 960 / 60 Hz 1152 x 864 / 75 Hz 1024 x 768 / 60, 65 (Sun), 70, 75 Hz 832 x 624 / 75 Hz (Mac) 800 x 600 / 56, 60, 72, 75 Hz 720 x 400 / 70 Hz 720 x 350 / 70 Hz 640 x 480 / 60, 66 (Mac), 72, 75 Hz
Počet barev	16,7 milliónu
Jas LCD panel	250 cd/m² (typ.)
Jas LCD panel s touchscreenem:	s AccuTouch: 200 cd/m²(typ.) s CarollTouch: 230 cd/m²(typ.) s IntelliTouch: 230 cd/m²(typ.) se SecureTouch: 230 cd/m²(typ.) se Surfacecapacitive: 212 cd/m²(typ.) s APR: 230 cd/m²(typ.)
Doba odezvy	22 ms (typ.)
Zorný úhel (typ., od středu)	Horizontálně: ±89° nebo 178° celkem Vertikálně: ±89° nebo 178° celkem
Kontrastní poměr	1000:1 typ.
Vstupní video formát	RGB analog
Vstupní synchro formát	Oddělené H a V synchro, kompozitní synchro, synchro po zelené

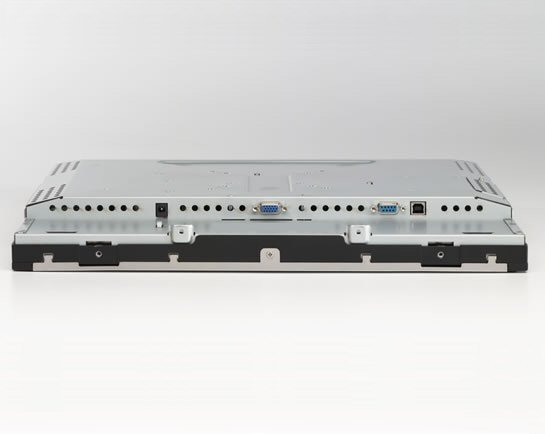

Konektor video	Mini D-Sub 15-Pin VGA
Vstupní kmitočet	Horizontál: 31,5-80,0 kHz Vertikál: 56,3-75 Hz
Napájení	Typ: Externí stř./ss napáječ Vstup monitoru: +12Vss ±5%, 3,2A typ., 3,8A max. Vstup napáječe stř./ss: 100-240 Vstř., 50/60 Hz
Ztrátový výkon	Monitor: 38W typ., 46W max. Monitor + napáječ: 43W typ., 50W max.
Teplota	Operační: 0°C až 40°C Skladovací: -20°C až 60°C
Vlhkost	Operační: 20%-80% Skladovací: 10%-90% nekondenzující
Hmotnost (přibližná)	Čistá: 5,2 kg Dopravní: 7,3 kg Rozměry obalů
Záruka	Monitor: 3 roky Podsvícení: typicky 40.000h do polovičního jasu Střední doba mezi poruchami MTBF: demonstrováno 50.000 hodin
Osvědčení	UL, cUL, SEMKO, CB, TÜV-T, CE/FCC/VCCI/C-Tick (Class B)
On-screen display (OSD - menu)	Digitální OSD
Ovládání	OSD tlačítka: menu,levá,pravá,výběr,napájení OSD: kontrast, jas, H/V pozice, RGB (barevná teplota), clock, fáze, tovární nastavení, jazyk OSD vyp./zap.: napájení, OSD menu

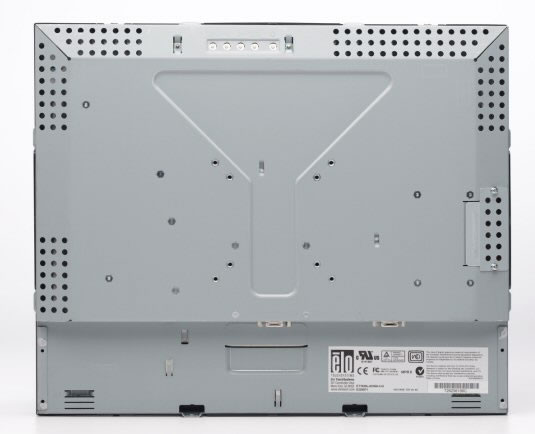

Montáž	75 mm nebo 100 mm VESA montáž Zadní montáž s rámečkem nebo s přiloženými držáky Panelová/přední montáž s volitelným rámečkem -viz Příslušenství níže "rack" montáž s volitelnými držáky -viz Příslušenství níže
Ostatní	Plně splňuje RoHS předpisy Patentované těsnění rámečku Patentovaná technologie dotyku

Dokumentace

Výkres rozměrů: MS500786 Rev E (865K PDF)
3D PDF výkresy; vyžadují Adobe Reader 8.1 nebo novější
- MS500786 Rev E (APR) (157K PDF)
- MS500786 Rev E (AccuTouch, IntelliTouch, surface capacitive)(135K PDF)
- MS500786 Rev E (CarrollTouch) (132K PDF)
- MS500786 Rev E (SecureTouch) (141K PDF)
CAD výkres na vyžádání
Uživatelská příručka: User Guide (516K PDF)
Produktový leták(136K PDF)
Bezpečnostní osvědčení (1.0 MB PDF)
WEEE zpráva(198K PDF)
Přehled RoHS osvědčení dle čísel sestav

Podpora

Čísla sestav, ceny a dostupnost

Všechny monitory mají antireflexní povrchovou úpravu.

Technologie dotyku	Rozhraní dotyku	Číslo sestavy	Cena Kč E-SHOP	Dostup- nost
AccuTouch	COM+USB	E171252	obchod	až 63 dny
CarollTouch	COM+USB	E757389
IntelliTouch	COM+USB	E226971	obchod	do 7 dnů
SecureTouch-antivandal	COM+USB	E071566	obchod	na dotaz
APR	USB	E810857	obchod	skladem
Surface capacitive		E665102

Příslušenství

Rámeček pro panelovou montáž: přemění zadní montáž v přední-panelovou. Objednací číslo: E283084 černá ocel, nebo E652687 nerezová ocel. Za příplatek 3.000Kč.
Výkres: viz Dokumentace výše; větší obrázek.

(návod k montáži zde)

Rack-Mount Bracket Držák "rack 19": pro upevnění do průmyslových stojanů se šířkou 19". Objednací číslo E399174,za příplatek 3.000Kč.
Tmavě šedá ocel.
Výkres: viz Dokumentace výše; větší obrázek.

Volitelné montážní držáky: dva standartní ("L") držáky jsou přiloženy. Přídavný pár, číslo dílu E147211, je za příplatek. Minimální dodávané množství je 50 párů.

IntelliTouch Stylus Pen: pero/ukazovátko/stylus s gumovým
hrotem, určené speciálně k použití s technologií povrchové vlny
IntelliTouch.
Číslo dílu D82064-000, za příplatek.

Napájecí kabel: evropský kabel je přiložen.

Náhradní napáječ: číslo dílu E785134 , za příplatek 1.500Kč.

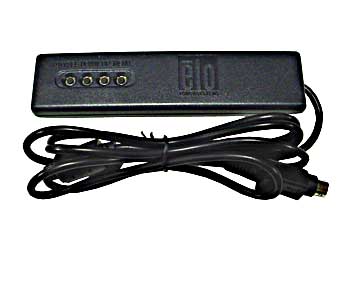

Dálkový ovladač menu v obrazu: Remote On-screen Display (OSD): číslo dílu: E622897, za příplatek 400 Kč .
Dálkový ovladač menu: s kabelem délky 1,8 m. Číslo E622897, za příplatek.

Kabely dotyku a videa: oddělitelné, přiloženy.
